旋盤の芯出しで0.01mmに振り回される時間って、地味に長いんですよね。 今回は人気5機種を測定範囲と精度で並べて、用途に合う1台を紹介します！
ダイヤルゲージってどんなとき活躍する道具なの？
ダイヤルゲージは、針の振れで「基準点からどれだけズレているか」を読み取る計測器です。 ノギスやマイクロメーターが寸法そのものを測るのに対して、こちらはワークの平行度や芯ブレ、平面度の差を0.01mm単位で見るのが役目になります。
機械加工の現場で使われるイメージが強いですが、実は自動車整備の車軸の振れ、自転車のホイール振れ取り、3Dプリンタのベッド調整など出番は意外と多めです。 単体では使えず、マグネットスタンドやテストインジケータホルダに固定して動かすのが基本スタイルになります。
主要5機種を測定範囲・精度・現場の使い心地でざっくり並べた
選定にあたって、精密検査機器メーカーの担当者と工場系工具販売店のベテラン店員へリサーチしました。 スペック表だけでは見えてこない「DIY向き／本職向き」の体感を加味した独自評価です。
| 順位 | 商品名 | 測定範囲 | 目量 | 耐久と防滴 | 初心者の扱いやすさ（5段階） | 振れ取り作業での見やすさ（5段階） |
|---|---|---|---|---|---|---|
| 第1位 | シンワ測定 73750 | 0～10mm | 0.01mm | 標準 | ★★★★★ | ★★★★☆ |
| 第2位 | 尾崎製作所 PEACOCK 107 | 0～10mm | 0.01mm | 耐衝撃機構あり | ★★★★☆ | ★★★★★ |
| 第3位 | ミツトヨ 2044A | 0～5mm | 0.01mm | 高耐久 | ★★★☆☆ | ★★★★★ |
| 第4位 | テクロック TM-110F | 0～10mm | 0.01mm | 耐衝撃 | ★★★★☆ | ★★★★☆ |
| 第5位 | 新潟精機 WDI-10 | 0～10mm | 0.01mm | 標準 | ★★★★☆ | ★★★☆☆ |
ダイヤルゲージのおすすめ5選

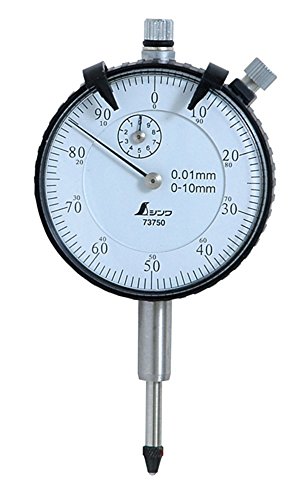

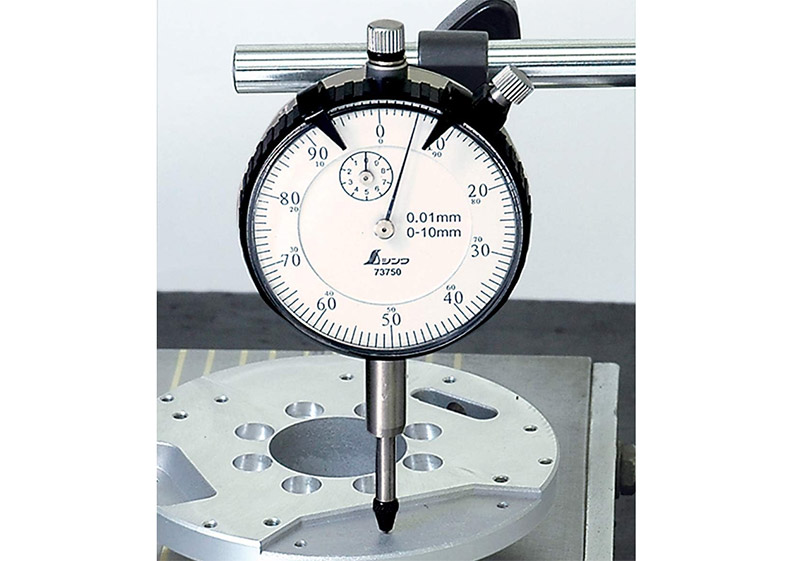

第1位：シンワ測定 ダイヤルゲージ 標準型 0.01mm/10mm 73750
大工道具と測量で有名なシンワ測定の標準型。 DIYや車整備で初めてダイヤルゲージを買うなら、ここを起点に考えるのが現場感としてしっくりくる1台です。
初めて触ったときは目盛りがやたら見やすくて、暗い倉庫で旋盤の前に座っても針の振れがちゃんと読めて助かりました。 0.01mm単位なのに大きな盤面のおかげで読み間違えにくく、使い慣れていない人ほど価値がにじみ出てくるタイプです。
ただし防滴Oリングは付いていないため、切削油がガッツリ飛ぶ機械加工の現場ではちょっと惜しいです。 水気のないDIY環境やバイク整備なら気にせず使えます。
大盤面で目盛りが読みやすい入門の心強い1台
第2位：尾崎製作所 PEACOCK 107 標準型ダイヤルゲージ
ピーコックブランドで老舗の尾崎製作所。 旋盤の芯出しで毎日触るベテランの手元にいる確率がやけに高い「現場の定番」です。
耐衝撃機構が組み込まれているおかげで、ぶつけても針が一瞬おじぎしてすぐ戻る感じ。 以前うっかり落としたときは「あー終わったな」と思ったんですけど、軽い衝撃なら平気で動いていて控えめに言って神でした！！
注意したいのは、本職向けの作りなので価格はシンワ測定よりも一段上に乗ります。 ホビーで月数回しか触らない人にはオーバースペックに感じる場面もあります。
耐衝撃機構で現場の荒い扱いに耐える定番モデル
第3位：ミツトヨ 標準型ダイヤルゲージ 5mm 耳金付 2044A
計測機器の世界では知らない人がいないミツトヨの5mmレンジ機。 細かい部品の平面度や軸の振れを高精度で見たい本職向けの1台です。
取材した加工オペレーターさんいわく、「短い測定範囲でいいから精度の出る個体が欲しいときは結局これに戻ってくる」とのこと。 耳金付きなのでテストインジケータホルダ一辺倒の取り付けでも素直に固定できる作りになっています。
個人的には、針の戻りの素直さが他のモデルと違って「ピン」と返ってくる感触が好みでした。 短くて高精度というキャラクターがハマる人にはたまらない選択肢です。
短レンジで高精度な本職向けの計測機器
第4位：テクロック TM-110F ダイヤルゲージ 10mm 球付
長野県岡谷市の精密計測専門メーカー、テクロックのスタンダード。 測定子に球が付属していて、車のディスクローターやホイールの面ブレ取りで使い勝手が良いタイプです。
球付きの測定子は、平面に対しても曲面に対しても点で当たるので、針の動きが暴れにくいのが体感的なメリット。 バイクのブレーキディスク振れ取りでは0.05mmの差が手応えで分かるくらい素直な動きでした。
注意点としては、球付き測定子は摩耗するので、長期で精度を維持したいなら定期交換のコストを覚悟しておく必要があります。 本体価格より周辺コストが地味に響くタイプです。
球付き測定子で曲面でも平面でも素直な動き
第5位：新潟精機 SK ダイヤルゲージ 0-10mm WDI-10
SKブランドでお馴染みの新潟精機が出すスタンダードな0～10mmレンジ。 価格と性能の落としどころが絶妙で、迷ったら最初に名前が出てくる候補のひとつになります。
WDI-10は針の戻りがソフトで、振れ取り作業中に「ジワッ」と動くタイプ。 バチンと跳ね返るタイプが好きな人には少し物足りないかもしれませんが、ゆっくり追い込みたい人にはむしろ読みやすい動きです。
正直、ピン張りの剛性で攻めるならPEACOCKやミツトヨに分がありますが、価格と日本製の安心感の合わせ技で見れば充分以上の働きをしてくれる1台です。
価格と性能の落としどころが絶妙な日本製スタンダード
はじめて使うときにつまずきやすい3つの落とし穴
ダイヤルゲージは「読み取るだけ」と思われがちですが、実際の作業ではセッティングで結果が大きく変わってきます。 取材で何人かの整備士さんに聞いた「最初にやらかしがちなミス」を集めてみました。
測定子をワークに対して垂直に立てないと、針の動きが本来より少なく出ます。 「あれ精度出てないぞ？」というときの9割はこれが原因です。
本体は良くてもマグネットベースが弱いと、わずかな振動で針が暴れます。 100kg級のしっかりしたベースを選ぶと体感が一気に変わります。
気温が10度変わると金属は伸びます。 朝と昼で同じ作業をするなら、面倒でもゼロ点合わせは作業の都度やるのが正解です。
あわせて揃えると計測がはかどる定番アイテム
ダイヤルゲージは単体だと使えないので、土台や保管環境とのセット買いが結果的にコスパ良しになります。 取材した工具販売店の店長いわく、「ゲージだけ立派でスタンドが安物だと意味がない」とのこと。
保管面では、湿度管理されたケースに入れておくのが理想です。 サビが内部のギアまで進むと修理代がゲージ本体と変わらなくなることもあるので、防錆クロスとセットで保管するのが安全な運用スタイルになります。
●竹内 正樹工具や計測機器の分野を得意とする筆者。今回は精密検査機器メーカーの担当者と、機械加工の現場オペレーターや工具販売店スタッフへの取材とリサーチをもとに執筆しました。
